Công tắc áp suất máy nén khí là một trong những linh kiện không thể thiếu trong bất kỳ hệ thống máy nén khí nào. Vậy nhiệm vụ cụ thể của công tắc máy nén khí này là gì, có bao nhiêu loại và cách cài đặt như thế nào? Tham khảo nội dung bài viết dưới đây của Fedi Việt Nam để cập nhật đầy đủ các thông tin về công tắc máy nén khí bạn nhé!

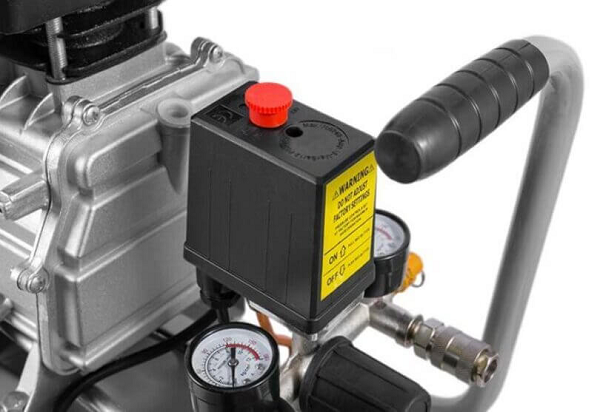

Công tắc áp suất máy nén khí là gì?
Công tắc áp suất máy nén khí còn có tên thường gọi khác là rơ le áp suất máy nén khí. Dù là gọi bằng tên gọi nào thì thiết bị này vẫn đảm nhiệm một nhiệm vụ là điều chỉnh áp suất của máy khi có sự thay đổi đột ngột.

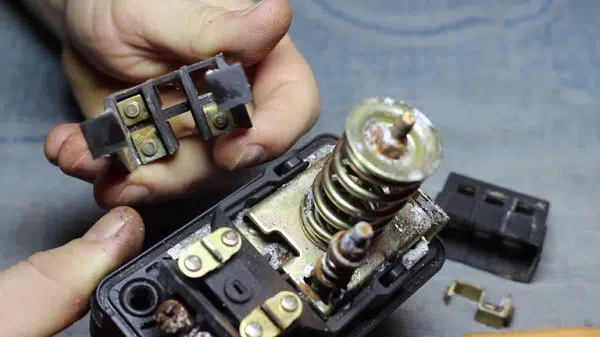

Về cấu tạo, dù là loại công tắc áp suất dành cho máy nén khí nào cũng đều có các bộ phận như:
- Ba loại vít cơ bản là: vít đặt áp suất thấp (đối với công tắc áp suất thấp), vít đặt áp suất cao (đối với công tắc áp suất cao), vít đặt áp suất vi sai (cho cả hai loại công tắc).
- Hai loại lò cò là: lò xo chính và lò xo vi sai.
- Tay đòn chính, tay đòn, hộp xếp, lối luôn dây điện.
- Hai loại đầu nối gồm: đầu nối áp suất thấp và đầu nối áp suất cao.
- Tiếp điểm, cơ cấu lật, gối đỡ.
Xem thêm: Hướng dẫn chi tiết cách lắp biến tần cho máy nén khí
Công tắc sẽ hoạt động theo cơ chế co dãn màn xếp làm hở các tiếp điểm dẫn đến sự đóng, ngắt điện tự động.
- Trường hợp áp suất máy nén khí xuống quá thấp làm màn xếp co lại, kết hợp lực tác động của lò xo lớn khiến hai tiếp điểm tách ra. Mạch điện sẽ tự động ngắt.
- Trường hợp áp suất trong máy nén khí tăng quá cao hơn giá trị đã cài đặt làm màn xếp dẫn ra tạo một lực lớn hơn lực căng của lò xo. Lúc này, các tiếp điểm tách ra, dẫn đến việc ngắt điện.

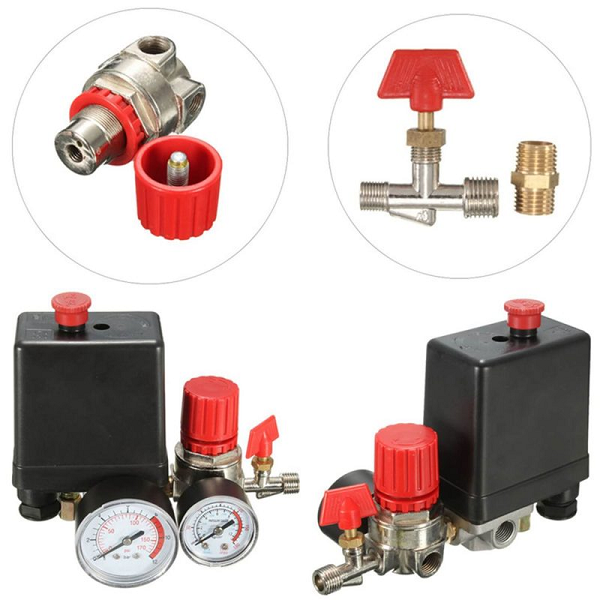

Nhiệm vụ, chức năng của công tắc áp suất máy nén khí
Theo cơ chế hoạt động được nêu trên, công tắc áp suất máy nén khí thể hiện rõ ràng hai chức năng chính, đó là:
- Bảo vệ máy nén khí trong những trường hợp áp suất máy nén khí quá thấp hoặc quá cao. Công tắc sẽ ngắt điện khi áp suất trong máy nén khí quá thấp hoặc quá cao. Dù là ở trong trường hợp nào nêu trên thì việc công tắc tự ngắt điện cũng giúp bảo vệ hoạt động của máy nén khí.
- Kiểm tra hiệu suất dầu của máy nén khí để báo có lỗi sự cố. Đặc biệt là đối với máy nén khí trục vít cần có dầu để bôi trơn, làm mát thì chức năng này của công tắc thể hiện rất rõ ràng. Khi lượng dầu cacte không đủ thì dây điện trở sẽ làm nóng thanh lưỡng kim loại của công tắc làm các tiếp điểm hở. Dẫn đến hiện tượng ngắt nguồn điện vào máy nén khí. Còn khi lượng dầu cacte đủ, công tác không có phản ứng gì.
Xem thêm: Máy nén khí bị nóng – Nguyên nhân và cách giải quyết!

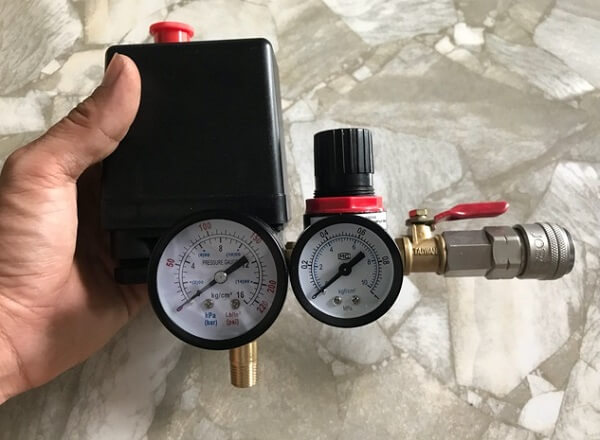

Hai loại công tắc áp suất máy nén khí phổ biến hiện nay
Về cơ bản, có thể phân loại công tắc áp suất máy nén khí thành hai loại cơ bản là công tắc áp suất thấp và công tắc áp suất cao. Hai loại này có cấu tạo giống nhau tuy nhiên vị trí tiếp điểm thì được sắp xếp ngược lại. Vì vậy, nguyên lý hoạt động của hai loại công tắc cũng điểm khác biệt.
Công tắc máy nén khí áp suất thấp
Công tắc máy nén khí áp suất thấp có hai phần quan trọng là vít đặt áp suất thấp và vít đặt áp suất vi sai. Hai công tắc này dùng để điều chỉnh áp suất cắt và đóng của công tắc. Đáy của hộp xếp được nối với tiếp điểm điện và tay đòn chính.
Tay đòn nối cơ cấu lật đến lò phụ chỉ quy quanh được một chốt cố định trong phần khoan giữa của tay đòn. Lúc này, hộp xếp chỉ có thể dịch chuyển khi áp suất trong máy nén khí vượt quá giá trị ON và OFF đã cài đặt sẵn.
Công tắc máy nén khí áp suất cao
Công tắc máy nén khí áp suất cao quan trọng ở vít đặt áp suất cao và vít đặt áp suất vi sai. Tiếp điểm được bố trí ngược lại so với công tắc áp suất thấp.
Tuy nhiên, khi công tắc áp suất cao đã tác động ngắt dòng điện vào máy nén khí thì sẽ không tự đống đóng mạch lại được để đảm bảo tính chất an toàn. Người dùng phải thực hiện rết để khởi động công tắc hoạt động bình thường.

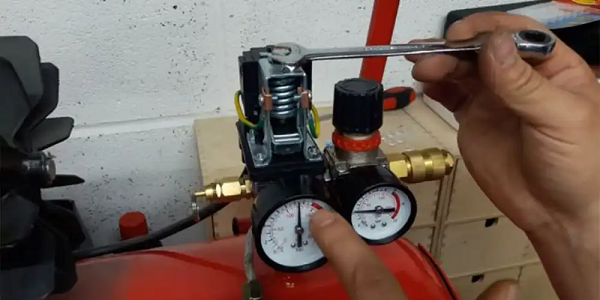

Hướng dẫn điều chỉnh công tắc máy nén khí
Nhân bài viết hôm nay, Fedi Việt Nam xin chia sẻ thông tin hướng dẫn cách cài đặt, điều chỉnh công tắc máy nén khí. Hy vọng, thông tin này sẽ giúp ích cho bạn trong trường hợp cần thiết!
Để điều chỉnh công tắc áp suất máy nén khí, người dùng chi cần mở nắp, thực hiện vặn công tắc. Nếu vặn theo chiều kim đồng hồ là tăng áp suất còn văn theo chiều ngược lại có nghĩa là điều chỉnh giảm áp suất.
Xem thêm: Bật mí quy trình kiểm định máy nén khí đúng theo luật ban hành
Đối với máy nén khí có nguồn điện vào ở hiệu điện thế 220V thì công tắc được điều chỉnh áp lực tương ứng là 8kg/cm3. Đối với các loại máy dùng dòng điện 380V thì công tắc được điều chỉnh áp lực tương ứng là 12kg/cm3.
Lưu ý, khi điều chỉnh công tắc phải đảm bảo phù hợp với công suất máy nén khí và độ chênh lệch áp suất của công tắc. Độ chênh lệch này được tình bằng giá trị áp suất ngắt tải và áp suất mở tải với giá trị chênh lệch thông thường từ 0,8 đến 1 bar.

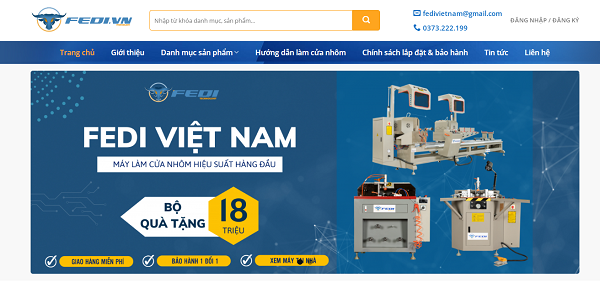

Fedi Việt Nam – Địa chỉ cung cấp công tắc áp suất máy nén khí chất lượng
Fedi Việt Nam tự hào là địa chỉ chuyên cung cấp máy, linh kiện máy nén khí chất lượng, uy tín, giá tốt nhất thị trường Việt. Công tắc áp suất máy nén khí nói riêng và các sản phẩm khác do đơn vị phân phối đều là sản phẩm chính hãng, giấy tờ đảm bảo quy định.
Mua máy móc và linh kiện máy nén khí và các loại máy khác tại đơn vị, khách hàng sẽ hỗ trợ dịch vụ vận chuyển và bảo hành tận nơi. Cam kết vận chuyển an toàn và bảo hành nhanh chóng, hiệu quả.
Trên đây là một số thông tin về công tắc áp suất máy nén khí mới nhất năm 2024. Hãy liên hệ với Fedi Việt Nam ngay để tìm hiểu các dòng công tắc máy nén khí cụ thể bạn nhé!
