Máy nén khí trục vít có dầu
Máy nén khí trục vít có dầu (hay còn được gọi là ngâm dầu) là loại máy nén khí trục vít sử dụng dầu để bôi trơn, làm mát và làm kín khe hở trục vít. Từ đó giúp máy duy trì mức nhiệt độ ổn định, đảm bảo trạng thái hoạt động trơn tru, ổn định cho máy.
Nhiệt sinh ra trong quá trình máy tại khí nén sẽ được dầu hấp thụ, từ đó tăng tỷ số nén trong một cấp và không làm cho nhiệt độ của khí nén tăng nhiều. Bởi có dầu đi vào đầu nén và hộp trục khuỷu nên chất lượng khí nén sinh ra vẫn có thể lẫn hơi dầu và có mùi.
Xem ngay: Hướng dẫn quy trình bảo dưỡng máy nén khí trục vít
Cấu tạo máy nén khí trục vít có dầu

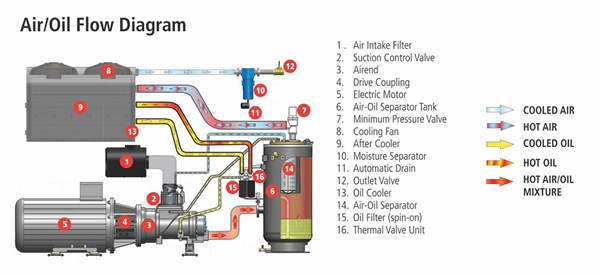

Trên thị trường hiện nay, có rất nhiều thương hiệu sản xuất máy nén khí trục vít có dầu, mỗi thương hiệu lại có thiết kế, kiểu dáng và màu sắc riêng biệt. Tuy vậy, tất cả các loại máy nén khí trục vít có dầu đều có cấu tạo chung gồm các bộ phận chính như sau:
Bộ lọc khí đầu vào trong cấu tạo máy nén khí trục vít có dầu
Bộ phận này có nhiệm vụ loại bỏ bụi bẩn và các tạp chất đi vào bên trong máy nén khí. Cấp độ lọc thường là 10 micron.
Tuổi thọ của bộ lọc thường dao động từ 2000-4000 giờ tùy thuộc vào chất liệu lọc và môi trường không khí xung quanh. Thông thường, nên vệ sinh bộ lọc mỗi 500 giờ để duy trì hiệu suất lọc cao.
Van cửa nạp
Van cửa nạp có vai trò quan trọng giúp máy nén khí chuyển đổi giữa chế độ chạy không tải và có tải bằng cách đóng hoặc mở van, cho phép hoặc không cho phép dòng khí từ bên ngoài vào đầu nén.
Một nhiệm vụ khác của van này là ngăn không cho dầu từ trong máy tràn vào bộ lọc khí khi máy dừng. Khi van cửa nạp không đóng mở đúng chu trình, cần kiểm tra van điện từ điều khiển đóng mở.

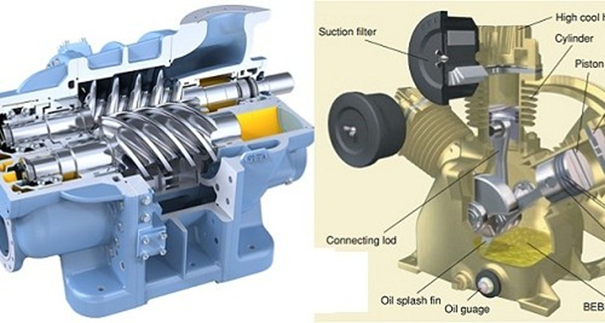

Đầu nén
Đầu nén có thể được ví như là trái tim của máy nén khí trục vít có dầu, với nhiệm vụ nén không khí từ áp suất thấp lên áp suất cao và luân chuyển dầu làm mát tuần hoàn trong máy.

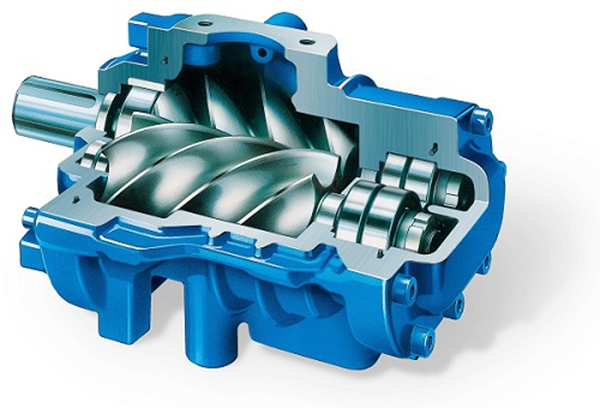

Cấu tạo của đầu nén bao gồm hai trục vít hình xoắn ốc ăn khớp với nhau, chuyển động quay của hai trục vít này làm thay đổi thể tích khí nén khi đi vào trong vỏ đầu nén. Thể tích không khí từ van cửa nạp vào đầu nén sẽ giảm dần và tạo ra áp suất của khí nén.
Chiều quay của hai trục vít chỉ có một chiều, và quay ngược chiều có thể gây hư hỏng đầu nén. Hai trục vít được đỡ bằng ổ bi có tuổi thọ từ 24.000 đến 30.000 giờ.
Xem ngay: Trọn bộ chi tiết bộ phụ kiện máy nén khí không dầu mới nhất
Khoang truyền động
Đây là cầu nối giữa động cơ và đầu nén. Khoang truyền động có nhiệm vụ truyền chuyển động từ động cơ sang hai trục vít.
Thông thường, khoang này chứa hộp số và coupling. Hộp số bao gồm hai bánh răng truyền động với trục vít đầu nén. Coupling truyền chuyển động giữa động cơ và hộp số, đồng thời giảm rung động và chống lệch tâm.
Tuổi thọ của coupling thường dao động từ 8.000 đến 16.000 giờ.
Động cơ chính
Động cơ chính thường là loại động cơ 3 pha, tần số 50 Hz. Công suất của động cơ thường tương đương với công suất của máy nén khí. Công nghệ chế tạo thường là TEFC hoặc ODP, với tiêu chuẩn từ IP23 đến IP55 tùy theo nhà sản xuất. Động cơ là bộ phận quan trọng trong máy nén khí trục vít có dầu, cần thường xuyên kiểm tra dòng điện và bơm mỡ ổ bi định kỳ.
Bình tách dầu
Bình tách dầu chứa hỗn hợp khí và dầu được đưa vào từ đầu nén. Bên trong bình này có chứa bộ lọc tách dầu.
Van áp suất tối thiểu
Đây là van một chiều được cài đặt với một lực lò xo nhất định. Khi khí nén trong bình tách dầu đạt đến áp suất đủ để thắng lực lò xo, khí sẽ thoát ra ngoài.
Vai trò của van áp suất tối thiểu là duy trì một áp suất nhất định trong bình tách dầu để luân chuyển dầu tuần hoàn trong máy khi máy chạy không tải. Nhiệm vụ quan trọng khác của van này là ngăn khí nén từ hệ thống ngoài đẩy ngược vào bên trong máy.
Xem ngay: Van an toàn máy nén khí: Cách chỉnh và lưu ý đảm bảo an toàn cần biết
Quạt làm mát
Quạt làm mát trong máy nén khí trục vít có dầu giải nhiệt bằng gió. Quạt này có nhiệm vụ làm mát giàn làm dầu và giàn làm mát khí.
Giàn giải nhiệt khí
Giàn giải nhiệt khí có nhiệm vụ làm mát khí nén trước khi được đưa ra ngoài hệ thống. Giàn này thường được làm bằng nhôm, gồm nhiều rãnh nhỏ giúp tăng lưu lượng khí đi qua.
Bộ tách nước
Khí nóng từ bình tách dầu đi qua giàn làm mát sẽ được hạ nhiệt độ đột ngột, khiến hơi nước trong khí nén ngưng tụ lại trong bầu tách nước theo lực ly tâm.
Van xả nước tự động
Van này tự động xả nước bên trong bộ tách nước ra ngoài khi mức nước đạt đến ngưỡng cài đặt của người vận hành.
Van tổng của máy nén khí
Van này có tác dụng cách ly máy nén khí trục vít có dầu với hệ thống khí nén bên ngoài.
Giàn làm mát dầu
Giàn này có nhiệm vụ làm mát dầu máy nén khí trước khi dầu được đưa về làm mát đầu nén và hòa trộn với khí đầu vào để thực hiện chu trình tiếp theo.
Lọc tách dầu khí
Lọc tách dầu khí có cấu tạo bằng vỏ thép, bên trong là lõi lọc gồm các lớp giấy thủy tinh có tác dụng giữ lại dầu và cho khí nén thoát ra. Lớp lọc này có tuổi thọ từ 2.000 giờ đến 4.000 giờ tùy điều kiện vận hành và chất lượng dầu.
Lọc dầu
Lọc dầu có nhiệm vụ lọc tạp chất khỏi dầu làm mát trước khi dầu đi vào đầu nén. Tuổi thọ của loại lọc này từ 2.000 giờ đến 8.000 giờ tùy chất lượng của lớp lọc và điều kiện vận hành máy.
Van hằng nhiệt
Van này có nhiệm vụ điều chỉnh luân chuyển dầu lên giàn làm mát hoặc đưa thẳng vào đầu nén, tùy vào nhiệt độ môi trường và nhiệt độ của dầu máy nén khí.
