Bạn đang tìm hiểu máy nén khí trục vít là gì, nguyên lý máy nén khí trục vít hoạt động như thế nào? Đừng tìm kiếm chi xa, hãy tham khảo ngay bài viết dưới đây của Fedi Việt Nam. Đơn vị cung cấp máy nén khí chất lượng hàng đầu thị trường Việt sẽ chia sẻ chi tiết cho bạn nguyên lý hoạt động của máy nén khí!

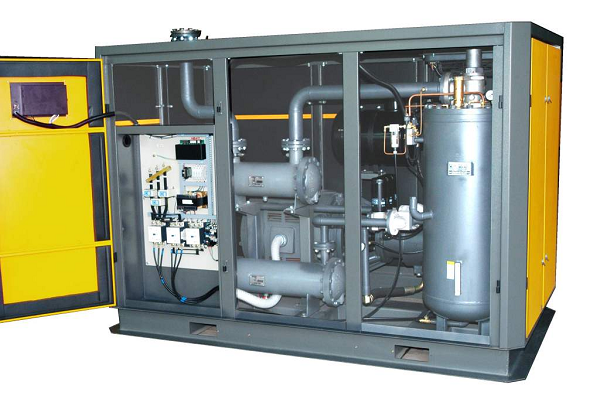

Máy nén khí trục vít là gì?
Trước khi tìm hiểu nguyên lý hoạt động máy nén khí trục vít, hãy cùng chúng tôi khái quát đôi nét máy nén khí trục vít là gì bạn nhé!
Về cơ bản, máy nén khí trục vít là một loại máy nén khí phổ biến trên thị trường hiện nay. Máy có cấu tạo đặc trưng để thực hiện chức năng nén khí là hệ thống trục vít hoạt động xoắn ngược chiều nhau. Hoạt động như vậy làm tăng áp suất và giảm thể tích không khí.
Xem thêm: Máy nén khí trục vít là gì? Tìm hiểu chi tiết máy nén khí trục vít
Có thể chia máy nén khí trục vít thành nhiều loại theo tiêu chí về thương hiệu, nguyên lý hoạt động, cấu tạo. Tuy nhiên, về tổng quan, có thể chia thành hai loại là máy nén khí trục vít không dầu và máy nén khí trục vít có dầu.
Sơ đồ nguyên lý máy nén khí trục vít
Để hiểu hơn về nguyên làm việc của máy nén khí trục vít, chúng ta hãy xem xét cấu tạo, sơ đồ nguyên lý máy nén khí trục vít. Cụ thể, máy nén khí trục vít có:
Các bộ phận cơ bản
Tùy theo loại máy nén khí trục vít có dầu hay không dầu mà máy có những bộ phận khác nhau. Tuy nhiên, về cơ bản, nếu được xếp vào máy nén khí trục vít, máy phải có các bộ phận sau:
- Bộ điều khiển có vai trò điều khiển các thiết bị trong hệ thống máy hoạt động ổn định khi nhận được lệnh cảm biến.
- Động cơ và khớp giảm chấn giúp chuyển điện năng thành cơ năng và giúp hệ thống hoạt động ổn định.

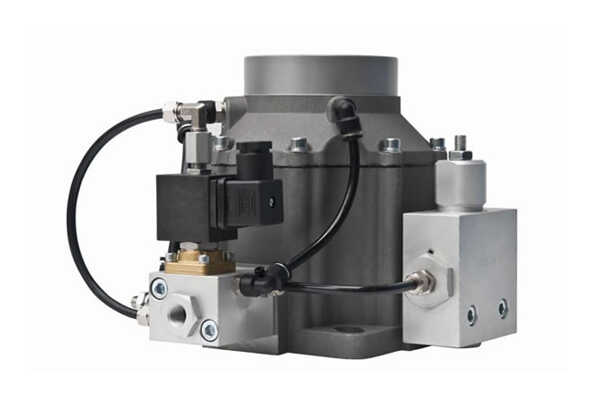

- Hệ thống van như: Van hút, van điện tử, van xả xì, van 1 chiều, van áp suất tối thiểu, van hằng nhiệt, van an toàn. Hệ thống van có vai trò điều tiết lưu lượng khí vào các bộ phận.
- Bình chứa dầu và lọc tách, đường ống dẫn dầu có nhiệm vụ chứa dầu, dẫn dầu trong quá trình tách, lọc dầu.
- Cảm biến áp suất và cảm biến nhiệt độ nhằm đánh giá mức áp suất và nhiệt độ khí nén trong máy để hiển thị lên bảng điều khiển.
- Quạt làm mát, két làm mát có vai trò trong việc giảm nhiệt độ của khí nén và dầu máy.

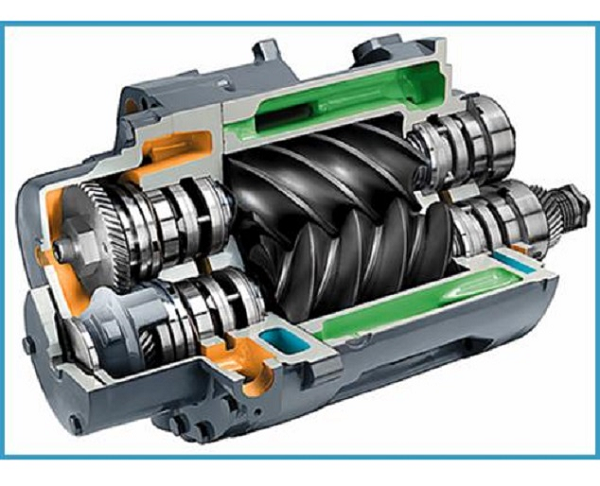

- Cụm đầu nén, bánh răng đôi là bộ phận quan trọng nhất để máy nén khí hoạt động. Tại cụm đầu nén có hai trục vít chuyển động ngược hướng nhau để thu và nén khí.
- Bộ lọc khí và bộ lọc dầu có chức năng lọc bụi bẩn và lọc dầu ra khỏi khí nén để tạo ra khí nén tinh khiết, chất lượng cao.
Xem thêm: Ý nghĩa các ký hiệu máy nén khí phổ biến nhất

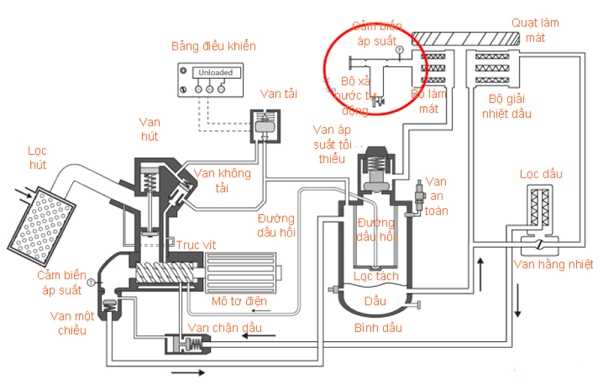

Sơ đồ cấu tạo và nguyên lý hoạt động của máy nén khí trục vít
Fedi Việt Nam cập nhật sơ đồ cấu tạo và nguyên lý hoạt động của máy nén khí để bạn đọc tham khảo thêm.
Nguyên lý hoạt động máy nén khí trục vít
Dựa vào cấu tạo cũng như sơ đồ nguyên lý máy nén khí trục vít, có thể thấy máy vận hành theo nguyên lý ăn khớp. Bản chất là trục vít sẽ quay ngược chiều ăn khớp với nhau để tạo khí nén.

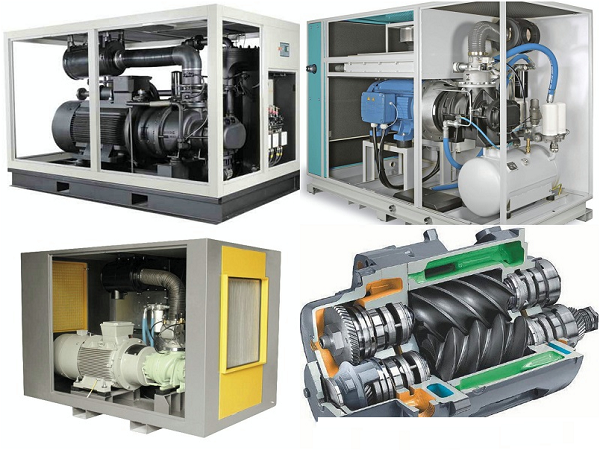

Quá trình hoạt động của máy nén khí trục vít như sau:
- Quá trình hút khí: Máy hút khí vào và loại bỏ bụi bẩn thông qua bộ phận hút và lọc khí. Cụ thể gồm các giai đoạn như sau: máy hút không khí từ môi trường bên ngoài đi va van đầu vào là lọc khí (nếu có). Sau đó, không khí được đẩy qua đường áp suất đến van điều chỉnh áp suất sau đó được trộn lẫn với dầu.
- Quá trình nén khí: Khí sau khi được trộn lẫn với dầu sẽ được đưa đến bộ phận nén, nơi có hai trục vít chạy song song ngược chiều nhau. Nhờ việc xoay ngược chiều, giãn nở và thu hẹp các khớp bánh răng mà thể tích không khí tăng rồi giảm, áp suất không khí thấp rồi cao. Nhờ vậy tạo được khí nén.
- Quá trình dẫn khí nén: Khí nén áp suất cao được tạo ra sẽ bị đẩy đến đường dẫn khí và đến bộ lọc dầu, lọc khí rồi đến bình chứa khí. Dầu được lọc ra sẽ được đưa lại về bộ phận làm mát để thực hiện chu trình nén khí tiếp theo.
Xem thêm: Tìm hiểu nguyên lý hoạt động của máy nén khí

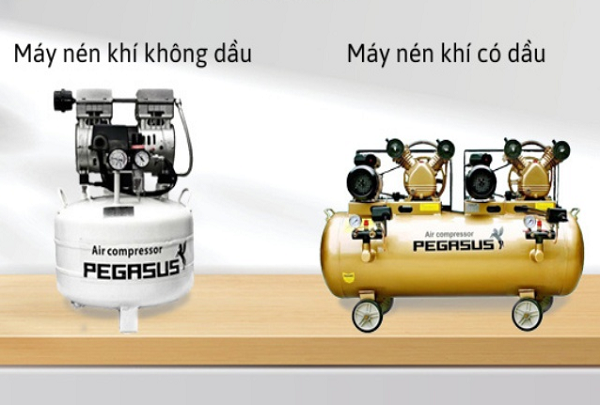

Sự khác nhau trong nguyên lý hoạt động của máy nén khí trục vít có dầu và không dầu
Máy nén khí trục vít không dầu sẽ tạo ra khí nén có độ tinh khiết cao. Còn máy nén khí trục vít có dầu sẽ tạo ra khí nén có độ tinh khiết thấp hơn. Tại sao như vậy, vấn đề nằm ở trong sự khác nhau về cấu tạo máy và nguyên lý hoạt động của máy nén khí trục vít.
Cụ thể:

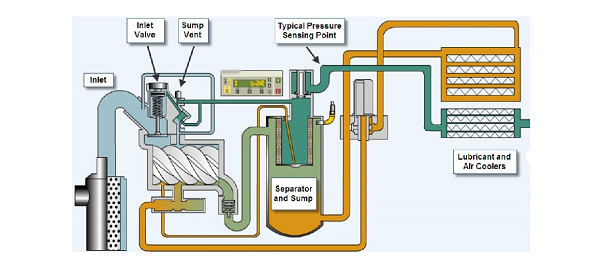

- Ở máy nén khí trục vít có dầu, khí hút vào đầu nén để nén sẽ là hỗn hợp dầu và khí. Vì khí hút vào được đi qua hệ thống đường ống trộn với dầu làm mát. Khí đã nén đi qua cửa xả vẫn là một hỗn hợp khí và dầu. Hỗn hợp này được đẩy tới bình chứa dầu để lọc tách dầu và đẩy dầu máy về hệ thống làm mát và tiếp tục thực hiện chu trình tiếp theo. Hỗn hợp còn lại là khí nén sẽ được đưa qua van áp suất tối thiểu, làm mát và đến bình chứa khí.

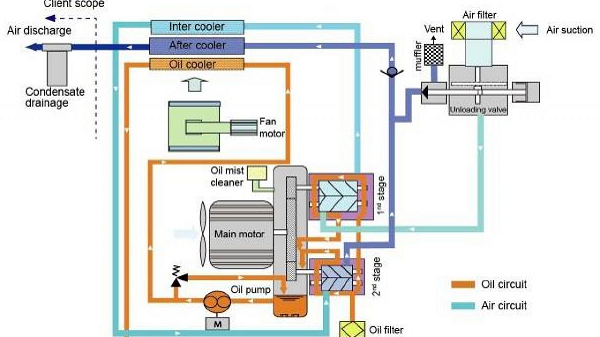

- Ở máy nén khí không dầu, khí vào đầu nén không phải là hỗn hợp khí và dầu vì chu trình đường khí và chu trình đường dầu riêng biệt nhau. Trong chu trình đường khí, khí được hút vào, qua đầu nén cấp 1 đến giản tản nhiệt rồi đến đầu nén cấp 2, sau đó lại qua giàn tản nhiệt rồi mới qua bình chứa khí nén. Còn trong chu trình đường dầu, dầu trong bể được bơm lên dàn làm mát, đưa qua lọc dầu rồi mới chuyển đến bôi trơn các ổ bi của đầu nén bánh răng truyền động. Sau đó, dầu được đưa trở về bể chứa dầu để tiếp tục thực hiện chi kỳ tiếp theo.
Tóm lại, máy nén khí trục vít là máy nén khí thể tích, hoạt động theo nguyên lý ăn khớp. Hy vọng những thông tin trên của Fedi Việt Nam sẽ giúp bạn hiểu hơn về nguyên lý làm việc của máy nén khí trục vít!
