Với sự đa dạng của các loại dao phay rãnh trên thị trường, việc lựa chọn loại dao phù hợp với yêu cầu công việc không phải lúc nào cũng đơn giản. Trong bài viết này, Fedi Việt Nam sẽ tìm hiểu về các loại dao phay rãnh thông dụng và những yếu tố cần lưu ý khi lựa chọn, giúp bạn có thể chọn được sản phẩm tối ưu nhất cho công việc gia công của mình. Cùng theo dõi nhé!

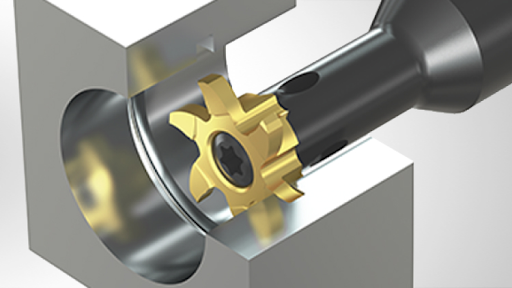

Dao phay rãnh là gì?
Dao phay rãnh là một loại công cụ cắt được sử dụng trong quá trình gia công cơ khí để tạo ra các rãnh, khe hở hoặc các chi tiết có hình dạng cụ thể trên bề mặt của vật liệu.
Dao phay rãnh có thể tạo ra các loại rãnh với nhiều kích thước và hình dạng khác nhau, từ rãnh thẳng, rãnh vuông góc, đến các rãnh tròn hoặc rãnh có góc nghiêng.
Cấu tạo của dao phay rãnh
Cấu tạo của dao phay rãnh phụ thuộc vào loại dao phay và mục đích sử dụng, nhưng về cơ bản, nó thường có các bộ phận chính như sau:
- Lưỡi cắt: Lưỡi cắt của dao phay rãnh thường được làm từ các vật liệu cứng như hợp kim carbide hoặc thép gió (HSS), có thể có một hoặc nhiều răng cắt, giúp cắt vật liệu một cách chính xác và hiệu quả.
- Thân dao: Thân dao phay rãnh thường có dạng hình trụ, với đường kính và chiều dài thay đổi tùy vào kích thước và yêu cầu gia công.
- Mặt cắt: Mặt cắt của dao phay rãnh được thiết kế sao cho tạo ra các rãnh có hình dạng và kích thước chính xác.
Xem ngay: Khám phá chức năng các lưỡi dao của máy phay đố

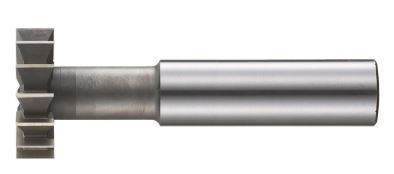

Mục đích và tầm quan trọng của dao phay rãnh
Dao phay rãnh là công cụ quan trọng trong gia công cơ khí, dùng để tạo các rãnh, khe, hoặc chi tiết có hình dạng đặc biệt trên bề mặt vật liệu. Các mục đích chính của dao phay rãnh bao gồm:
- Tạo rãnh chính xác: Dao phay rãnh giúp tạo các rãnh với độ chính xác cao trên các vật liệu như kim loại, nhựa, hoặc gỗ, phục vụ cho lắp ráp và các chi tiết cơ khí.
- Tạo kiểu dáng đặc biệt: Dao phay có thể tạo các rãnh phức tạp như chữ U, chữ V, tròn, hoặc vuông, phù hợp với các yêu cầu kỹ thuật cao.
- Tăng hiệu quả gia công: Dao phay rãnh giúp cắt sâu và rộng trong một lần phay, tiết kiệm thời gian và chi phí, đồng thời giảm mài mòn công cụ.
- Cải thiện độ chính xác và chất lượng sản phẩm: Dao phay rãnh tạo ra các rãnh đồng đều, bề mặt mịn, giúp các bộ phận hoạt động chính xác khi lắp ráp.
Xem ngay: Khám phá máy cắt nhôm lưỡi 350: Ưu nhược điểm của máy cắt nhôm lưỡi 350 mm
Các loại dao phay rãnh thông dụng
Các loại dao phay rãnh thông dụng thường được sử dụng để gia công các rãnh, khe và vết cắt trong các chi tiết máy. Dưới đây là các loại dao phay rãnh phổ biến:
Dao phay rãnh chữ T
Dao phay rãnh chữ T có lưỡi dao thiết kế đặc biệt với phần đầu dao tạo hình chữ T, giúp gia công các rãnh có hình dạng chữ T với độ chính xác cao.
Dao này thường được sử dụng để gia công các rãnh cần ghép chốt, khóa hoặc các bộ phận cơ khí có yêu cầu lắp ghép chính xác. Ví dụ, các ổ khóa, khớp nối hoặc các chi tiết yêu cầu hệ thống chốt.
Dao phay rãnh hình đuôi én
Dao phay có lưỡi dao có dạng đuôi én, thường được sử dụng để tạo các rãnh có độ cong hoặc hình dáng đặc biệt.
Dao này được dùng trong các ứng dụng cần tạo rãnh có dạng cong, được sử dụng trong các ngành chế tạo khuôn mẫu, chế tạo chi tiết cơ khí có hình dạng phức tạp, hoặc khi yêu cầu rãnh có hình dạng bo tròn hoặc cong.

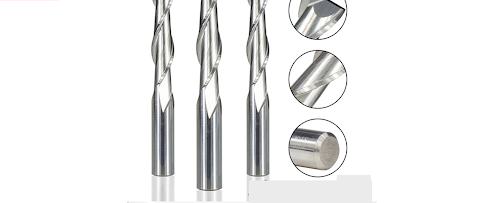

Dao cắt rãnh mũi xoắn (2 me cắt)
Dao cắt rãnh mũi xoắn (2 me cắt) có thiết kế với hai mũi cắt xoắn, giúp gia công rãnh chính xác và hiệu quả. Thiết kế này giảm ma sát, cải thiện khả năng thoát phoi và tăng độ bền cho dao. Dao thường được chế tạo từ vật liệu cứng như hợp kim carbide để chịu nhiệt và mài mòn tốt.
Ứng dụng: Dao cắt rãnh mũi xoắn được ứng dụng trong việc gia công rãnh cho các chi tiết máy, khuôn mẫu, và các bộ phận trong ngành ô tô, điện tử. Nó cũng được sử dụng để gia công vật liệu cứng như thép, hợp kim và nhôm.

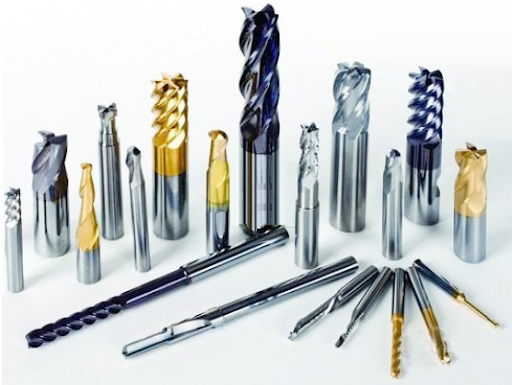

Dao phay rãnh dạng phay ngón
Dao phay rãnh dạng phay ngón có lưỡi cắt hình tròn hoặc trụ, thường được sử dụng để gia công các rãnh nhỏ, có độ sâu và độ rộng hạn chế. Dao này thường có chiều dài cắt ngắn và có thể quay trên trục để cắt theo các phương khác nhau. Được chế tạo từ vật liệu cứng như hợp kim hoặc carbide để gia tăng độ bền và khả năng chống mài mòn.
Ứng dụng: Dao phay rãnh dạng phay ngón được sử dụng để gia công các rãnh nhỏ, chi tiết phức tạp, hoặc các lỗ có chiều sâu hạn chế trong ngành cơ khí, chế tạo khuôn mẫu và gia công các bộ phận điện tử, ô tô. Nó cũng được sử dụng trong các công việc cần độ chính xác cao và yêu cầu bề mặt cắt mịn.

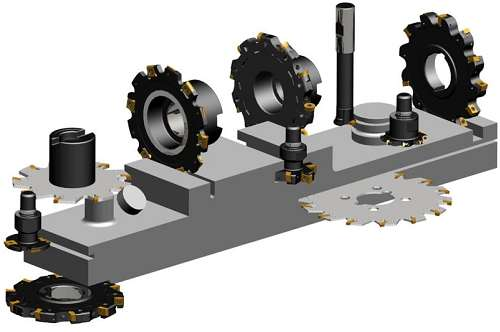

Cách lựa chọn các loại dao phay rãnh thông dụng
Dao phay rãnh là công cụ thiết yếu trong gia công cơ khí, được sử dụng để tạo ra các rãnh, khe, và các chi tiết có hình dạng đặc biệt trên vật liệu. Tuy nhiên, với sự đa dạng về loại dao phay rãnh trên thị trường, việc lựa chọn dao phay phù hợp với công việc cụ thể không phải lúc nào cũng đơn giản.
Dưới đây là hướng dẫn cách lựa chọn các loại dao phay rãnh thông dụng và các yếu tố cần xem xét để chọn được sản phẩm phù hợp nhất:
Xác định loại rãnh cần tạo
Trước khi chọn dao phay rãnh, bạn cần xác định rõ loại rãnh mà bạn muốn gia công, ví dụ như rãnh chữ V, rãnh chữ U, rãnh thẳng, hay rãnh tròn. Mỗi loại rãnh yêu cầu một kiểu dao phay khác nhau:
- Rãnh chữ V: Sử dụng dao phay có đầu cắt hình chữ V hoặc dao phay có góc cắt 90 độ.
- Rãnh tròn: Sử dụng dao phay rãnh tròn hoặc dao phay bán cầu.
- Rãnh thẳng: Sử dụng dao phay ngón hoặc dao phay rãnh thẳng.
Chọn kích thước và chiều rộng dao phay
Dao phay có nhiều kích thước và chiều rộng cắt khác nhau. Lựa chọn dao phay cần dựa trên chiều rộng của rãnh và độ sâu mà bạn muốn gia công:
- Chiều rộng rãnh nhỏ: Chọn dao phay có đường kính nhỏ để tạo các rãnh hẹp, chính xác.
- Chiều rộng rãnh lớn: Chọn dao phay có đường kính lớn hơn để có thể tạo rãnh sâu và rộng.

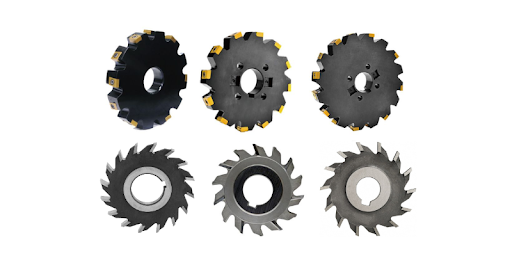

Chọn vật liệu dao phay
Vật liệu của dao phay ảnh hưởng trực tiếp đến tuổi thọ và hiệu quả gia công. Các vật liệu phổ biến cho dao phay rãnh bao gồm:
- Hợp kim carbide (Carbide Tipped): Được ưa chuộng trong gia công các vật liệu cứng, giúp tăng độ bền và khả năng chịu nhiệt.
- Thép gió (HSS): Thường được sử dụng cho gia công vật liệu mềm và có giá thành rẻ hơn so với carbide.
Xem xét góc cắt và độ nghiêng
- Góc cắt: Tùy thuộc vào vật liệu gia công, bạn cần chọn góc cắt phù hợp. Góc cắt lớn sẽ giúp gia công dễ dàng hơn, nhưng cũng sẽ tạo ra lực cắt lớn hơn.
- Độ nghiêng dao: Dao phay với độ nghiêng phù hợp giúp giảm lực ma sát và tăng độ chính xác của rãnh.
Chọn loại dao phay phù hợp với máy phay
Không phải tất cả các dao phay đều có thể sử dụng với mọi loại máy phay. Bạn cần kiểm tra thông số kỹ thuật của máy và đảm bảo rằng dao phay tương thích với máy của bạn, bao gồm cả kích thước và khả năng gắn dao.
Lựa chọn theo mục đích sử dụng
- Gia công chính xác: Nếu bạn cần rãnh với độ chính xác cao, dao phay ngón hoặc dao phay với đầu cắt mài sắc sẽ là sự lựa chọn tốt.
- Gia công tốc độ cao: Nếu mục tiêu là gia công nhanh chóng, dao phay có chất liệu carbide hoặc vật liệu bền có thể chịu được nhiệt độ cao sẽ giúp tối ưu hóa hiệu suất.
Tóm lại, việc lựa chọn dao phay rãnh phù hợp là yếu tố quan trọng giúp gia công chính xác và hiệu quả. Mỗi loại dao phay rãnh đều có những ưu điểm và ứng dụng riêng, vì vậy việc hiểu rõ đặc điểm kỹ thuật, chất liệu và mục đích sử dụng sẽ giúp bạn chọn được sản phẩm phù hợp nhất cho công việc của mình.
Hy vọng qua bài viết này, bạn sẽ có thêm kiến thức để lựa chọn dao phay rãnh một cách chính xác, nâng cao hiệu quả công việc và giảm thiểu chi phí trong quá trình gia công. Nếu bạn còn có bất cứ thắc mắc nào hãy liên hệ với Fedi Việt Nam để nhận được sự hỗ trợ tốt nhất nhé!
